助熔剂融合方法仅在1930年代后期才开发，此后在很大程度上得到了完善。

        甲通量是降低与它混合的物质的熔点的材料。有些材料在高温水中非常不溶，但可溶于助焊剂。常用的助焊剂是氟化铅，钼酸锂和氧化硼。助焊剂材料具有相当高的毒性烟雾，也是非常易反应的材料。

        一、助熔融合法如何合成宝石？

        在大多数情况下，坩埚由铂制成，但也使用铱和石墨。将粉末状成分与助熔剂在铂坩埚中混合。加热时，焊剂熔化并成为其他成分的强溶剂，这些其他成分也会熔化。冷却和蒸发在使用或不使用籽晶的情况下都会导致熔融材料结晶。由于生长缓慢且设备成本高昂，因此与前面讨论的方法相比，这些合成物价格昂贵。

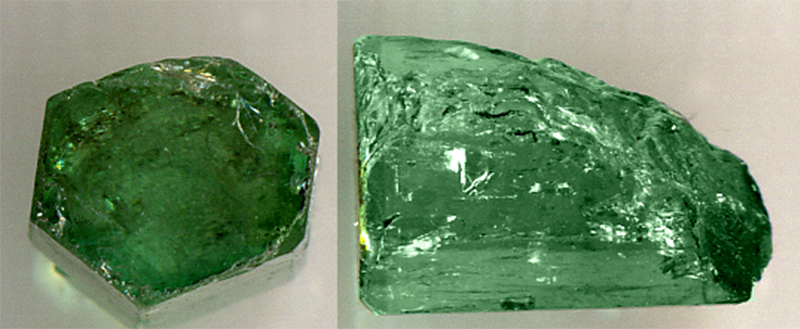

此图由儿童淘矿工场北京淡水河谷摘自网络，如侵权请联系删除

        二、通量融合合成的宝石及其鉴定。

        1.合成翡翠：

        看到的特征性夹杂物是形式为面纱和液滴或小球，六边形和/或三角形血小板，平行生长结构或百叶帘效应，晶种板，针状和所含晶体的通量指纹。早期的助熔祖母绿的RI = 1.56 – 1.565，DR 0.005。最近可用的助熔祖母绿倾向于具有与天然祖母绿相似的RI。

        早期的助熔祖母绿的SG = 2.66 较低。最近可用的助熔祖母绿趋向于具有与天然祖母绿相似的SG。

铬含量高的助焊剂祖母绿对光表现出很强的红色透射，通过切尔西滤镜呈现出很强的红色，并且在紫外光下呈现出很强的红色。这些祖母绿的一些著名生产商是P. Gilson（法国），GF Chatham（美国），Zerfass，Lennix，精工和俄罗斯。

        2.合成刚玉（合成红宝石 /合成蓝宝石）：

        合成刚玉具有与天然刚玉相似的物理和光学性质。在放大下–面纱和小滴或小球形式的助焊剂指纹，助焊剂小滴呈白色，六边形和/或三角形的血小板呈白色或橙色（Ramaura），平行的生长结构，以过程为特征的分区，种板，针状刺和包括的晶体。

        这些红宝石的一些著名生产商是美国的卡尚（Kashan ），查塔姆（Chatham），/ ocera（日本），奥地利的莱希莱特纳（Lechleitner），拉玛拉（Ramaura），克尼施卡（Knischka），多奥罗斯（希腊），泰鲁斯，俄罗斯等。

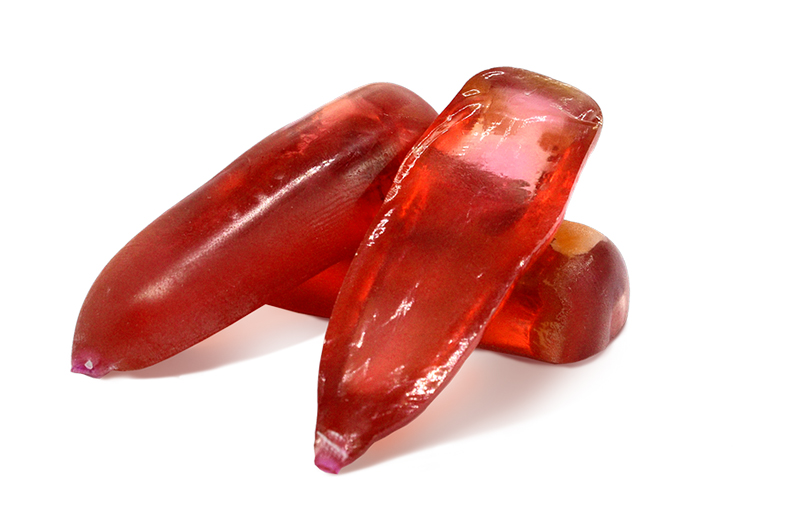

此图由儿童淘矿工场北京淡水河谷摘自网络，如侵权请联系删除

        3.合成尖晶石：

        合成尖晶石具有与天然类似物相似的物理和光学性质。由红色和最近的蓝色品种合成。在放大倍数下，可以看到助焊剂滴和面纱，像助焊剂指纹一样。

        4.YAG：

        纯净时无色（不含任何掺杂剂）–钻石模拟物。各向同性字符。该SG为4.55 - 4.60，分散度– 0.028，放大下的助焊剂面纱。

        5.合成金绿石：

        合成的金刚烷基与天然的金刚烷基具有相似的物理和光学性质。已经合成了合成变石和合成金绿石猫眼宝石。在放大下可以看到助焊剂指纹，细小灰尘（如细小夹杂物）和水滴。由Creative Crystals，Ramaura，Seiko，Kyocera（Inamori），俄罗斯合成。
