这是法国科学家A. Verneuil在1890年代开发的方法，它是最初用于生产人造宝石的最初方法之一，最初用于刚玉，后来用于许多其他宝石。

        一、火焰熔融过程如何合成宝石？

        该方法是基于在氢氧吹管式燃烧器中将非常细的氧化铝熔融的方法。这就需要高度纯化的氧化铝，该氧化铝是通过反复结晶和随后煅烧铵铝而制得的。

        1.将氧化铝放在容器或料斗中，用规则的预定间隔从上方用锤子敲击氧化铝，以调节粉末的流量。

        2.这种粉末通过氢氧火焰滴落，熔化并掉落在旋转的基座上，在此处凝固。

        3.缓慢降低该基座，以使刚玉晶锭冷却并结晶。

        4.火焰温度通常在约1000℃至2400℃的范围内，因为刚玉的熔点为约2050℃。

        5.圆形陶瓷耐热壁区域可保护生长中的晶体和火焰不受温度变化的影响。

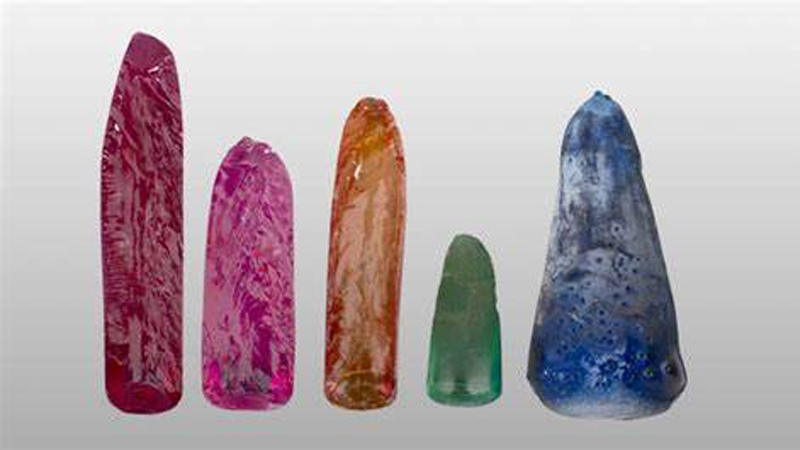

        6.球棒通常最大为十二英寸。

此图由儿童淘矿工场北京淡水河谷摘自网络，如侵权请联系删除

        7.通过煅烧前向明矾中添加各种金属氧化物，可获得不同品种的刚玉。例子：

        红宝石                1％至2％氧化铬

        深棕红色红宝石氧化铬+氧化铁

        蓝蓝宝石                 2％氧化铁+ 1％氧化钛

        黄色蓝宝石         氧化铁+氧化镍+氧化铀+氧化钛+氧化th

        紫/紫蓝宝石         氧化铁+氧化铬+氧化钛

        该方法的一个主要缺点是产生大量的内部应变，结果导致石材易于破裂。

        二、通过火焰熔融合成的宝石及其鉴定。

        1.人造刚玉（人造红宝石，人造蓝宝石「所有颜色」，人造星红宝石，人造星蓝宝石）：

        合成刚玉具有与天然刚玉相似的物理和光学性质，在放大下–可以看到气泡，曲线，合成蓝宝石中的弯曲色带，各种形式的未熔融粉末。人造星石（Linde）在表面含有细丝，气泡和曲线/带。在浅色刚玉中的柏拉图线。（将宝石浸入二碘甲烷液体中并使用交叉偏振光沿光轴方向观察时，会看到这种现象。沿着晶体中的多晶孪晶面，与光轴方向成一定角度会出现暗线）。一些品种在短波紫外线下发出白垩荧光。

此图由儿童淘矿工场北京淡水河谷摘自网络，如侵权请联系删除

        2.合成尖晶石：

        除红色外的所有颜色，通常合成的尖晶石具有较高的铝含量，因此在偏光镜下通常表现出ADR（SR）反应。该RI为1.73 +，该SG为3.64，根据颜色的光谱。合成的红色尖晶石圆棒由于内部应变而趋于破裂，因此通常不通过该方法合成。

        3.合成金红石：

        各种颜色。淡黄色的体色很常见。高度双折射的宝石– DR 0.287，强度加倍。0.290的高分散，该SG为4.20，放大下的气泡。

        4.钛酸锶：

        所有颜色。纯净时无色，无任何掺杂物- 钻石模拟物。各向同性字符。该SG为5.13，高分散性0.190，放大下的气泡。
