05、接触，故障，罢工和下降

       地图上的线条概述了各种岩石单元或地层。地质学家更喜欢说这些线表示不同岩石单元之间的接触。除非确定该接触为故障，否则接触以细线显示，该中断非常明显，以至于显然有东西移到那里。

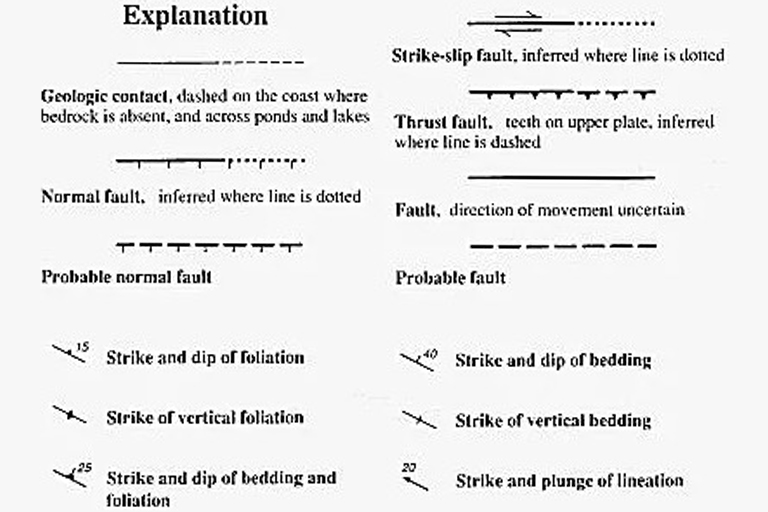

岩石方向符号

上图为不断研究新淘矿设备儿童淘矿加盟在网络摘录，如有不妥请联系我们

       旁边带有数字的短线是跳水符号。这些为我们提供了岩石层的第三维–它们延伸到地面的方向。地质学家使用指南针和运输工具测量可以找到合适露头的岩石的方向。在沉积岩中，它们寻找层理平面，即沉积物层。在其他岩石中，可能会清除层理迹象，因此改为测量叶面或矿物层的方向。

       在任何一种情况下，方向都记录为触击和下探。岩石的层理或叶面走向是一条水平线横过其表面的方向，即您在不上坡或下坡的情况下行走的方向。该 倾角是在床上或叶状结构如何陡峭的山坡下坡。如果您描绘了一条沿着山坡直线行驶的街道，则道路上绘制的中心线是倾斜方向，而绘制的人行横道是走向。您只需用这两个数字来描述岩石的方向。在地图上，每个符号通常代表许多测量值的平均值。

       这些符号可能还会显示带有额外箭头的划线方向。线条可能是一组褶皱，光滑面，伸展的矿物颗粒或类似特征。如果您想象在那条街道上放随机的报纸，那上面的印刷就是线条，箭头表明了阅读的方向。该数字表示在那个方向上的下降或俯角。地质地图符号的完整文档由联邦地理数据委员会规定。

       06、地质年龄和地层符号

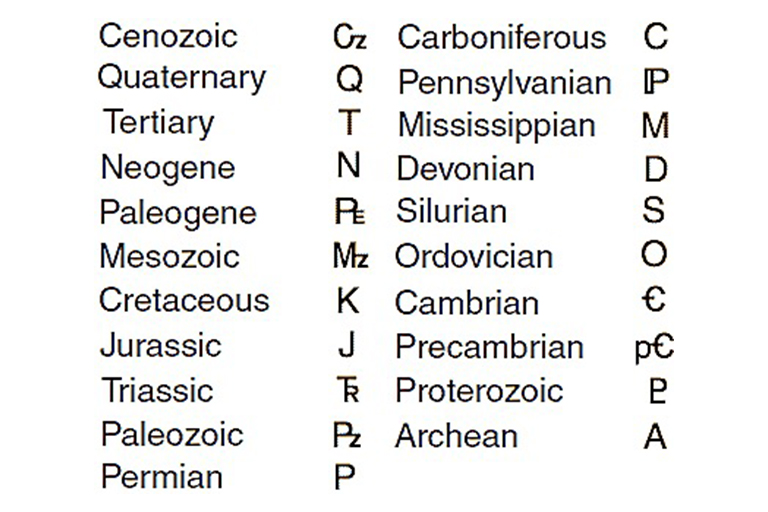

地质图上的年龄符号

上图为不断研究新淘矿设备儿童淘矿加盟在网络摘录，如有不妥请联系我们

       字母符号表示区域中岩石单元的名称和年龄。如上所示，第一个字母表示地质年代。其他字母表示地层名称或岩石类型。罗德岛的地质图是如何使用符号的一个很好的例子。

       一些年龄标志是不寻常的。例如，很多年龄术语都以P开头，因此需要特殊符号来使它们保持清晰。C也是如此，实际上白垩纪用德国单词Kreidezeit的字母K表示。这就是为什么将流星撞击标记为白垩纪末期和第三纪开始的原因通常被称为“ KT事件”的原因。

       地层符号中的其他字母通常是指岩石类型。由白垩纪页岩组成的单元可能会标记为“ Ksh”。具有混合岩石类型的单元可能会用其名称的缩写来标记，因此Rutabaga组可能是“ Kr”。第二个字母也可能是年龄术语，尤其是在新生代中，因此渐新世砂岩的一个单元将被标记为“ Tos”。

       07、地质图颜色

美国色彩标准的作用

上图为不断研究新淘矿设备儿童淘矿加盟在网络摘录，如有不妥请联系我们

       地质图上的所有信息（例如走向和下降，趋势和暴跌，相对年龄和岩石单位）都是通过在现场工作的地质学家的辛勤工作和训练有素的眼睛获得的。但是，地质图的真正魅力（不仅仅是它们代表的信息）在于它们的颜色。

       您可以拥有一张地质地图，而无需使用颜色，只需使用黑白的线条和字母符号即可。但这不是用户友好的，就像没有油漆的按数字绘画一样。各种年龄的岩石使用什么颜色？1800年代后期出现了两种传统：和谐的美国标准和更为随意的国际标准。一眼了解两者之间的差异，就可以一眼看出地质图的位置。

       这些标准仅仅是开始。它们仅适用于最常见的岩石，它们是海洋起源的沉积岩。陆地沉积岩使用相同的调色板，但增加了模式。火成岩围成红色，而深成岩则使用较浅的阴影加上多边形的随机图案。两者都随着年龄的增长而变暗。变质岩使用丰富的次要颜色以及定向的线性图案。所有这些复杂性使地质地图设计成为一种专门的技术。

       每个地质图都有其偏离标准的原因。也许缺少某些时间段的岩石，以便其他单元的颜色可以变化而不会造成混淆；色彩冲突严重；也许印刷力量的代价是妥协的。这就是地质地图如此有趣的另一个原因：每个地图都是针对特定需求的定制解决方案。在每种情况下，这些需求之一就是地图必须令人赏心悦目。地质图，尤其是仍然印在纸上的地质图，代表了真实与美丽之间的对话。
