地质图可能是有史以来在纸上最集中的知识形式，是真相与美丽的结合。汽车的手套箱中的地图除了高速公路，城镇，海岸线和边界之外，地图上没有太多内容。但是，如果仔细观察，您会发现将所有这些细节放在纸上非常困难，因此很有用。现在想象一下，您还想包括有关同一地区地质的有用信息。

       01、地图地形

地形与其在地形图上的表示的关系

不断研究新儿童淘矿设备淘矿工场在网络摘录此图，如有不妥请联系我们

       对地质学家来说重要的是什么？一方面，地质与土地的形状有关-山丘和山谷所在的地方，溪流的样式和坡度等等。对于此类土地的详细信息，您需要地形图或轮廓图，例如政府发布的地图。

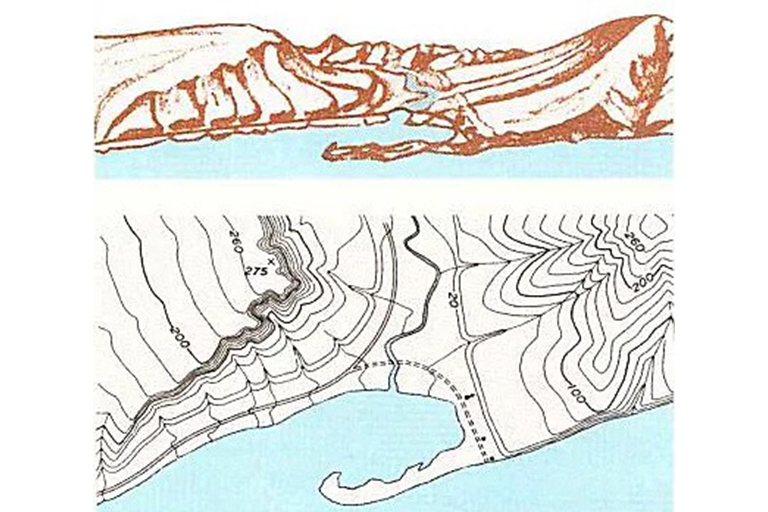

       上图来自美国地质调查局（USGS），显示了景观（顶部）如何转换为等高线图。山丘和山谷的形状在地图上用等高线表示，即等高线。如果您想象大海在上升，那么这些线将显示出每20英尺深度之后海岸线的位置。（当然，它们同样可以代表米。）

       02、等高线图

基本轮廓图

不断研究新儿童淘矿设备淘矿工场在网络摘录此图，如有不妥请联系我们

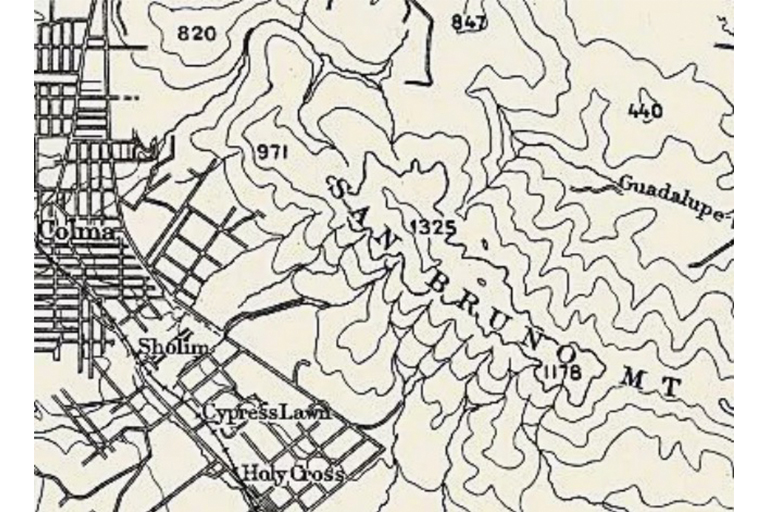

       在美国商务部的这张1930年等高线图中，您可以看到道路，溪流，铁路，地名和任何适当地图的其他元素。圣布鲁诺山的形状由200英尺的轮廓线描绘，较粗的轮廓线表示1,000英尺的高度。山顶标有海拔。通过一些练习，您可以很好地了解景观中发生的事情。

       请注意，即使地图是平坦的，您仍然可以从图像中编码的数据中找出坡度和坡度的准确数字。您可以直接在纸上测量水平距离，而垂直距离在轮廓中。这是简单的算法，适用于计算机。美国地质调查局已经拍摄了所有地图，并为下48个州创建了3D数字地图，从而以这种方式重构了土地的形状。该地图通过另一个计算来着色，以模拟太阳如何照亮它。

       03、地形图符号

地形图上的符号

不断研究新儿童淘矿设备淘矿工场在网络摘录此图，如有不妥请联系我们

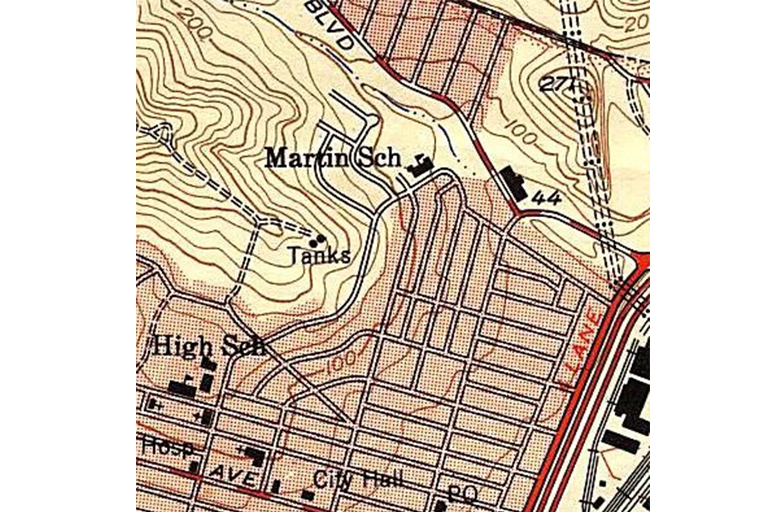

       地形图包含的内容不只是轮廓。美国地质调查局1947年地图的示例使用符号表示道路类型，重要建筑物，电线和其他详细信息。蓝色的虚线表示断续的水流，一年中的一部分时间干dry。红屏表示土地被房屋覆盖。USGS在其地形图上使用了数百种不同的符号。

       04、象征地质

岩石和地形相结合

不断研究新儿童淘矿设备淘矿工场在网络摘录此图，如有不妥请联系我们

       等高线和地形只是地质地图的第一部分。该地图还通过颜色，图案和符号将岩石类型，地质结构等添加到打印页面上。

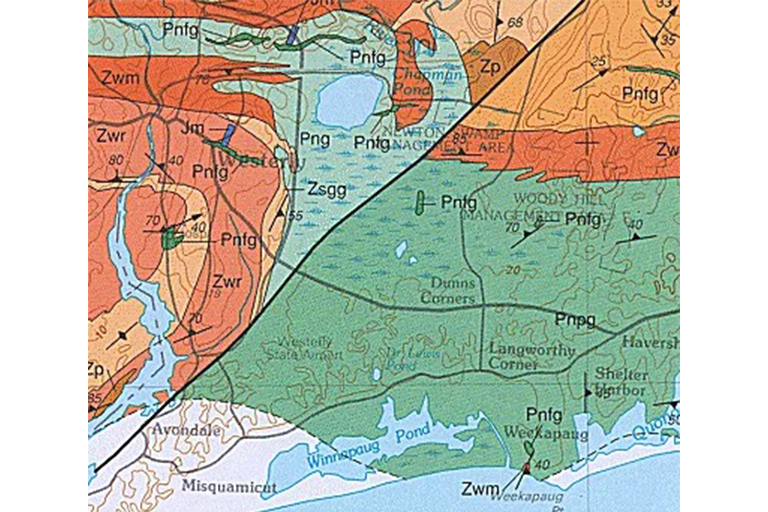

       这是真实地质图的一小部分。您可以看到前面讨论的基本内容（灰色，海岸线，道路，城镇，建筑物和边界）。轮廓线也以棕色显示，蓝色为各种水特征的符号。所有这些都在地图的基础上。地质部分由黑线，符号，标签和颜色区域组成。线条和符号凝聚了地质学家在多年的野外调查中收集的大量信息。
