适用热处理方法的宝石主要有琥珀石、绿柱石、玉髓、刚玉、钻石、玉、石英、黄玉、电气石、沸石。

       1.琥珀石

       可能的变化：变黑，澄清，晒裂的裂纹。

       条件：温度：175±25°C，化学药品：菜籽油。

       环境：在沙子中长时间但缓慢加热。

       稳定性：非常稳定，直至再次加热。

       2.绿柱石

       可能的变化：将黄绿色更改为蓝色（浅绿色）；黄色至无色；橙色至粉红色。将粉红色更改为无色。去除maxixe蓝色；蓝色至粉红色，绿色至黄色。

       条件：温度：450°C±50°C; 环境：氧化气氛。

       原因：绿柱石中铁的位置有两种。

       一种类型位于铝部位，如果以Fe 3+的形式存在，则呈黄色。加热产生从Fe 3+到Fe 2+的变化，因此颜色从黄色变为更深的黄色。铁的另一种类型位于槽道中，呈蓝色，不受加热的影响。如果同时存在两种类型，则加热会将绿色海蓝宝石变为蓝色海蓝宝石。由于maxixe beryl中的色心，热还会使颜色褪色。

       稳定性：所有治疗均稳定。

       3.玉髓

       可能的变化：浅色变为棕色和红色。浅色至乳白色。

       条件：普通温度压力条件。

       原因：基本上是水合作用改变，通常是褐铁矿到赤铁矿。

       稳定性：稳定。

       4.刚玉

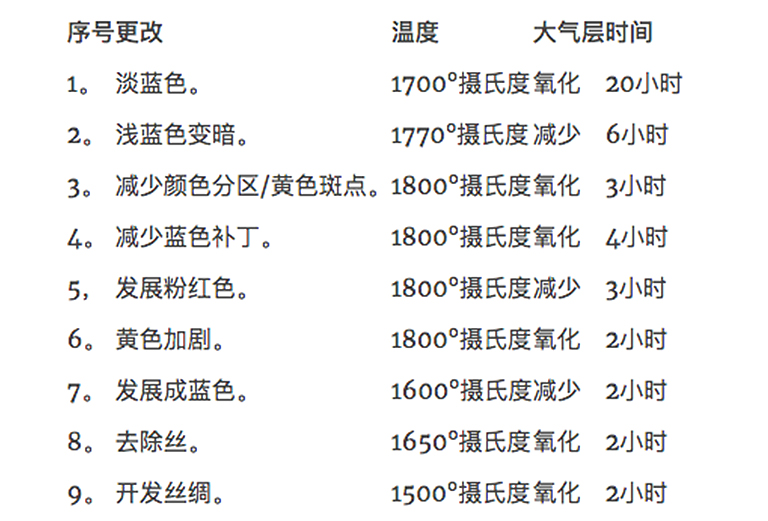

       可能的更改和条件如下图：

此图由儿童淘矿工场北京淡水河谷提供，请勿擅自使用

       稳定性：所有产品均对常温稳定，但在数月内会褪色。

       原因：大多数蓝色蓝宝石的典型原因是由（Fe +2 -O-Ti +4）间隔电荷转移（IVCT）过程引起的。Fe +3的比率不同，Fe +2 / Ti +4产生的颜色为-蓝色/绿色，绿色/蓝色，绿色和类似的颜色。

       某些类型的刚玉在其晶格中包含各种数量的氧化钛（丝）和铁。当这些刚玉在降低的大气条件下在高温下加热时，来自金红石的Ti +4原子溶解到刚玉中的铁+3离子溶液中。结果，成对的离子形成并产生蓝色。如果是黄色蓝宝石，则变化是由于Fe +2 / Fe +3对不稳定的色心或Fe + 3和色心的痕迹引起的。

       5.钻石

       可能的变化：通过燃烧改变表面。改变变色龙钻石的颜色。修改自然的黄色。修改照射颜色以产生绿色，棕色，橙色，黄色，粉红色，红色，紫色等。

       条件：如果是变色龙钻石，则用酒精火焰或在光线照射下略微加热。

       高温高压将1a型转换为1b型，反之亦然（黄色）。

       原因：血小板结构发生变化，转换为亮黄色（1a型）

       稳定性：变色龙钻石即使在室温下也非常不稳定。黄色是稳定的。

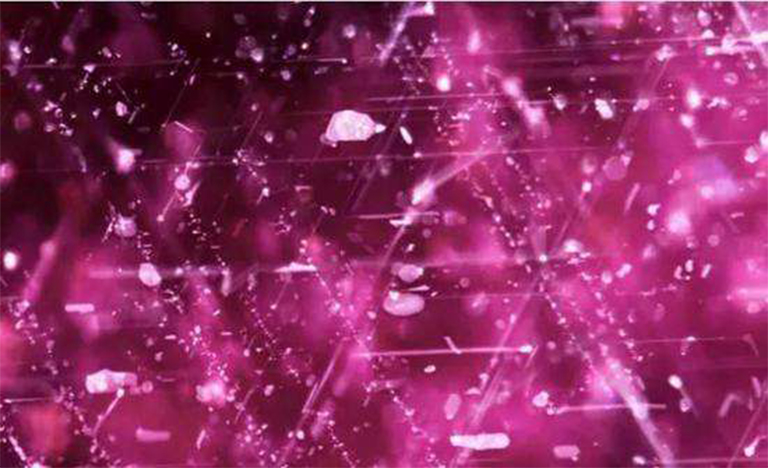

莫桑比克红宝石低温热处理的特征

此图由儿童淘矿工场北京淡水河谷摘自网络，如侵权请联系删除

       6.玉

       可能的变化：淡绿色。变暗的黄色和棕色。

       条件：变化。

       原因：加热时黄色/棕色夹杂物被氧化并变得更暗。

       稳定性：全部稳定。

       7.石英

       可能的变化：紫水晶（紫罗兰色）至黄水晶（黄色）或双色紫水晶-黄水晶（紫黄晶）。紫水晶至无色至绿色。烟熏色至浅色至绿色黄色至绿色至无色。玫瑰色从浅到无色。蓝色至修饰或无色。黄色或棕色至红棕色或红色。虹膜石英裂纹。

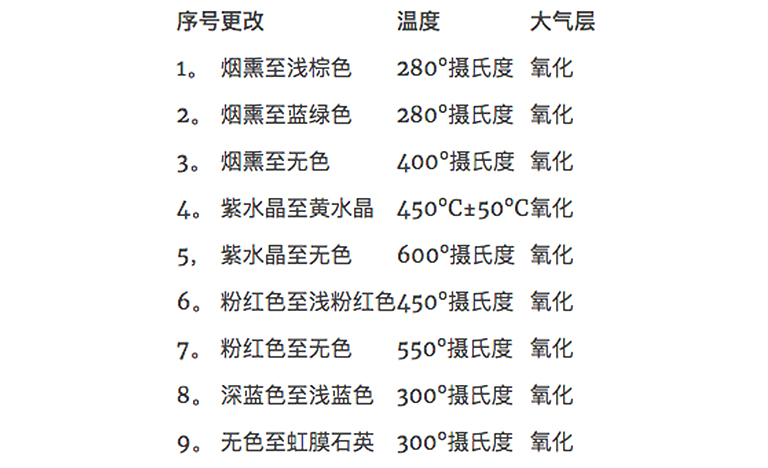

       条件如下图：

此图由儿童淘矿工场北京淡水河谷提供，请勿擅自使用

       原因：烟熏石英发色的原因是色心，相当于Al3 +。加热时，由于所有电子相互配对，电子移位并破坏了整个色心。如果是紫水晶，颜色的原因有些相似。过渡金属离子（铁）是缺陷，可以在部分或完全加热时除去。深蓝色再次归因于色心。在粉红色石英中，产生颜色的原因是由于Mn作为杂质。Mn的价态变化给出浅粉红色。

       8.黄玉

       可能的变化：棕色或橙色至粉红色黄色或绿色至无色。棕色（辐照）为蓝色。蓝色至棕色。

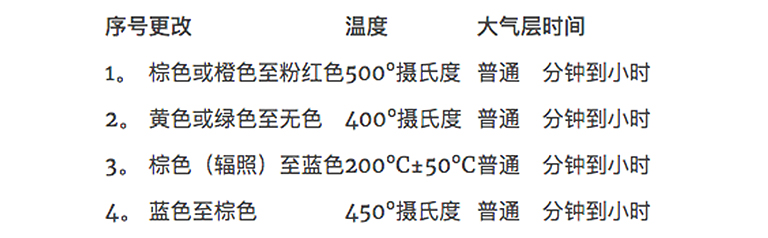

       条件如下图：

此图由儿童淘矿工场北京淡水河谷提供，请勿擅自使用

       原因：除粉红色外，所有颜色均归因于色心。有两种类型的色心。BFCC（棕色褪色色中心）和BSCC（棕色稳定色中心）。如果是粉红色/橙色黄玉，则颜色是由于铬作为杂质造成的。

       稳定性：当BFCC黄玉暴露在阳光下几天后，处理过的黄玉的颜色会褪色，而其他的黄玉则对光稳定。

       9.电气石

       可能的变化：

       红色/粉红色到较浅的阴影到无色。

       紫色至蓝色或深绿色。

       深蓝色至浅蓝色。

       深绿色至浅绿色/黄绿色。

       条件：由于电气石的结构复杂，某些颜色的温度在260°C至1000°C之间变化。

       原因：复杂，但大多数蓝色或绿色是由于铁作为杂质，红色或棕色是由于铁和锰一起作为杂质。加热会改变化合价状态。

       稳定性：在普通温度/压力条件下稳定。

       10.沸石

       可能的变化：黄褐色/绿褐色至深蓝色（坦桑石宝石）。

       条件：氧化气氛，温度在350°至600°之间。

       原因：加热会改变状态。

       稳定性：在普通温度/压力条件下稳定。
